Lo zoccolo è un connettore elettrico che permette di collegare e bloccare la valvola al resto del circuito e ne permette anche la rapida sostituzione in caso di guasto.
E' progettato per impedire un inserimento improprio della valvola che può essere inserita in una sola posizione.
E' un sistema di fissaggio che è andato poi scomparendo, essendo i transistor componenti con una durata notevole, che quindi non necessitano di essere sovente sostituiti.
Gli zoccoli sono poi ricomparsi nell'ambito dei circuiti integrati, primo fra tutti le cpu dei moderni computer.
Gli zoccoli per le valvole termoioniche sono in genere realizzati con la parte isolante in bachelite, ceramica o teflon (zoccoli moderni) per resistere al calore generato dalle valvole durante il regolare funzionamento, mentre i contatti elettrici sono realizzati in varie leghe di rame (bronzo fosforoso) talvolta placcati d'oro nelle realizzazioni più di pregio per ridurre l'ossidazione e la resistenza di contatto. In genere il contatto che è destinato a stringersi attorno al pin della valvola è realizzato in modo che possa avere una certa elasticità per adattarsi al piedino che si incastrerà al suo interno. I migliori sono a lamelle.
Inoltre un altro requisito è l'isolamento a prova delle tensioni in gioco.
Nota: esistono anche valvole con contatti a saldare, quindi che non necessitano di zoccolo.
Nome comune | Nome standard | Immag. | Num. piedini zoccolo | Spessore Pin | Specific. | Periodo | Esempi |
Noval | B9A | 9 | 1,016mm | IEC 67-I-12A | 1948 - presente (ancora molto popolare) | 12AU7 / Ecc82, EL84 | |
Octal | K8A | 8 | 2.36mm | RCA, IEC 67-I-5a | 1935 - presente (ancora molto popolare) | EL34 / 6AC7, KT66, KT88 | |
P8 | P8A | 8 | Contatti laterali interni a linguetta | Philips | 1930 | AD1, EL5, AZ4, EL1, EL3, EL2, EF1, AL3 | |
Loktal | B8G - B8B | 8 | 1,3mm | Sylvania | 1939 | 1LN5, 7A4, 7AF7, 7N7, 35Y4,7F8, 7C5, 7N7, 7V7, EF22, 3A/167M, 5B255M |
Nome comune | Nome standard | Immag. | Num. piedini zoccolo | Spessore Pin | Specific. | Periodo | Esempi |
UX4 | U4A | 4 | I pin 1 e 4 sono più grandi (come sezione) rispettivamente 4mm e i pin 2 e 3 3,2mm. I pin più grandi erano connessi al filamento che richiede molta corrente. | 1920 - 1930 | 2A3, 300B, B405, X99, WW313A (1938), 866A, 45, 50, 274A, 275A, OT100 | ||
UY5 | U5A | 5 | 3,2mm | 1920 | 807, 24, 27, 37, 46, 47, 56, 76, FD422, WE272A, WE311A | ||
Mignatura 7pin | B7G | 7 | 1,016mm | 1939 - presente (ancora molto popolare) | 1S4/DL91, 6AQ5, 6Z4, 6AU6, 6AQ5, 6X4, EAA91, EC92 | ||
Gigante 7pin | U7G | 7 | Il diametro dei piedini 1 e 7 è di 4,0mm e tutti gli altri di 3,2mm | QB2/250 |

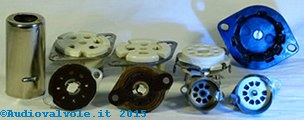

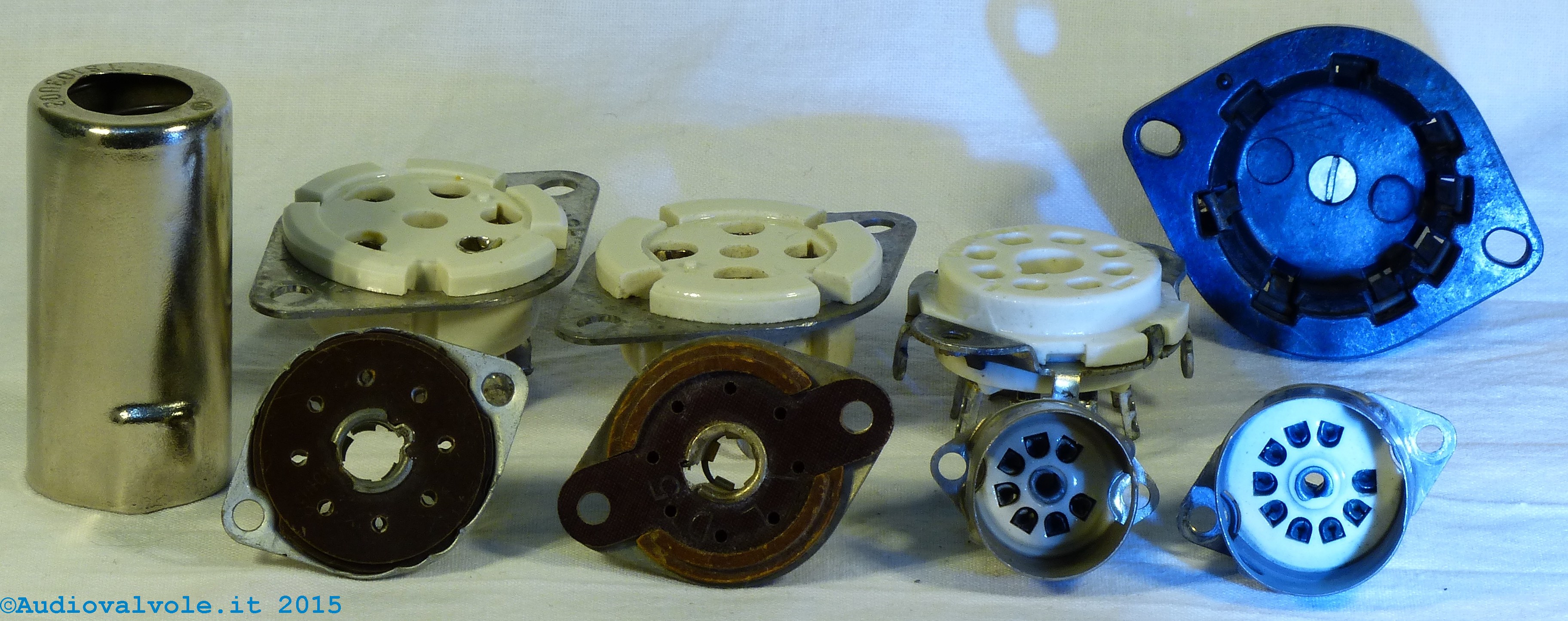

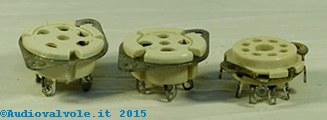

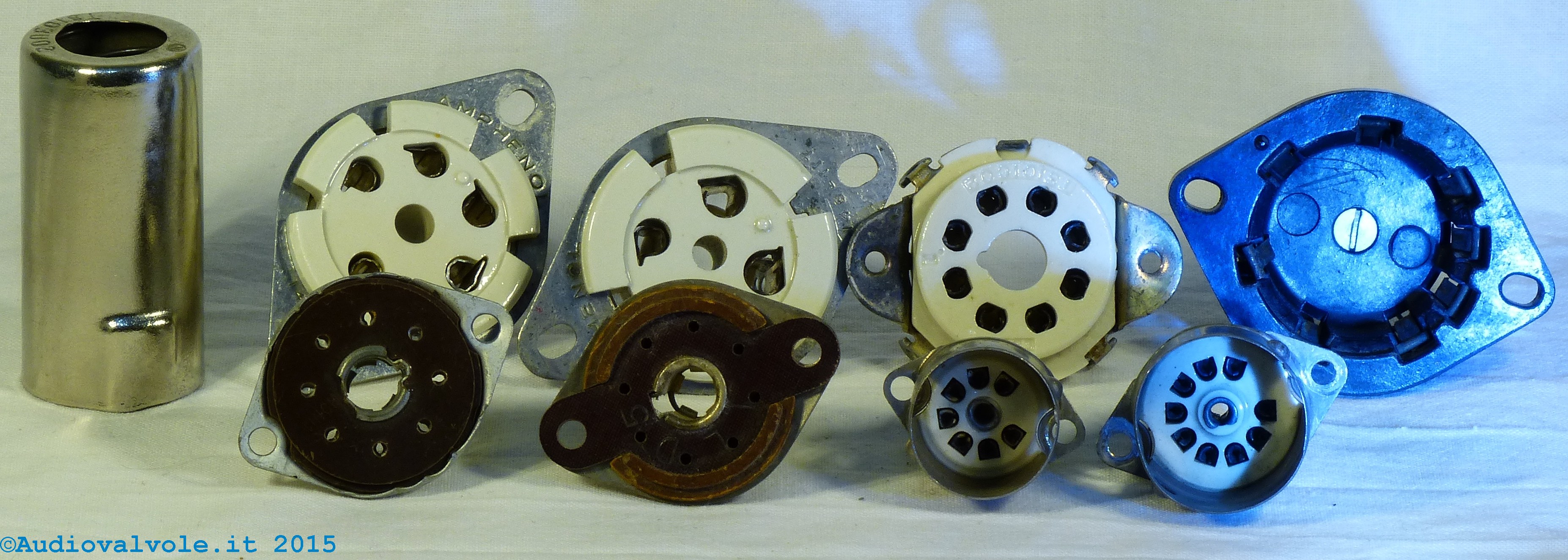

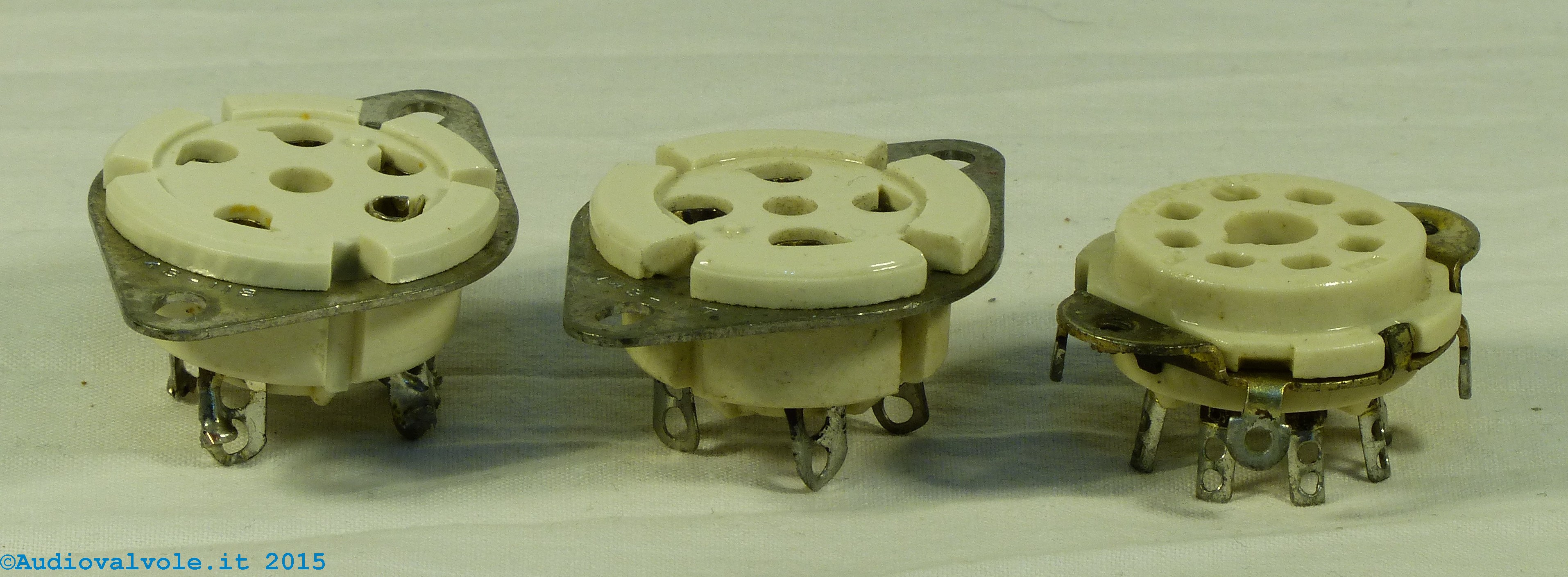

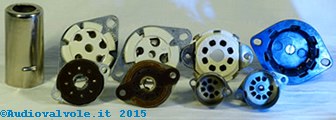

Per le foto riportate nelle varie sezioni relative ai vari zoccoli abbiamo preferito utilizzare zoccoli "antichi" ovvero originali dell'epoca, dove possibile.
Si nota dal fatto che sono quasi sempre stati utilizzati e presentano stagno da saldatura sui pin.
Abbiamo riportato solo gli zoccoli di cui siamo entrati in possesso e abbiamo potuto documentare con una serie sostanziosa di foto.
