Polarizzazione della Griglia Controllo delle Valvole Termoioniche con Catodo a Riscaldamento Diretto

Indice Argomento Corrente

1) Valvole Termoioniche con Catodo a Riscaldamento Diretto: Prefazione.

2) Polarizzazione automatica griglia di controllo delle valvole termoioniche.

1 - Valvole Termoioniche con Catodo a Riscaldamento Diretto: Prefazione

Le valvole più antiche e tuttora utilizzate in amplificazione audio hanno il catodo a riscaldamento diretto, questo complica un po' la polarizzazione negativa della griglia di controllo.
In genere si tratta di triodi di potenza e sono particolarmente apprezzati dagli audiofili per il particolare suono che producono.
La complicazione nasce dal momento che abbiamo il circuito di riscaldamento del filamento e il catodo che coincidono, quindi le possibili soluzioni sono:

• Avere un secondario del trasformatore dedicato al riscaldamento di ogni singolo catodo, la soluzione più dispendiosa, ma la più facile perché non impone limiti di progetto.

• Avere i catodi allo stesso potenziale, ovvero a massa con un generatore indipendente per la polarizzazione della griglia di controllo.

• Avere la tensione di polarizzazione della griglia di controllo in comune.

2 - Polarizzazione automatica griglia di controllo delle Valvole Termoioniche con Catodo a Riscaldamento Diretto

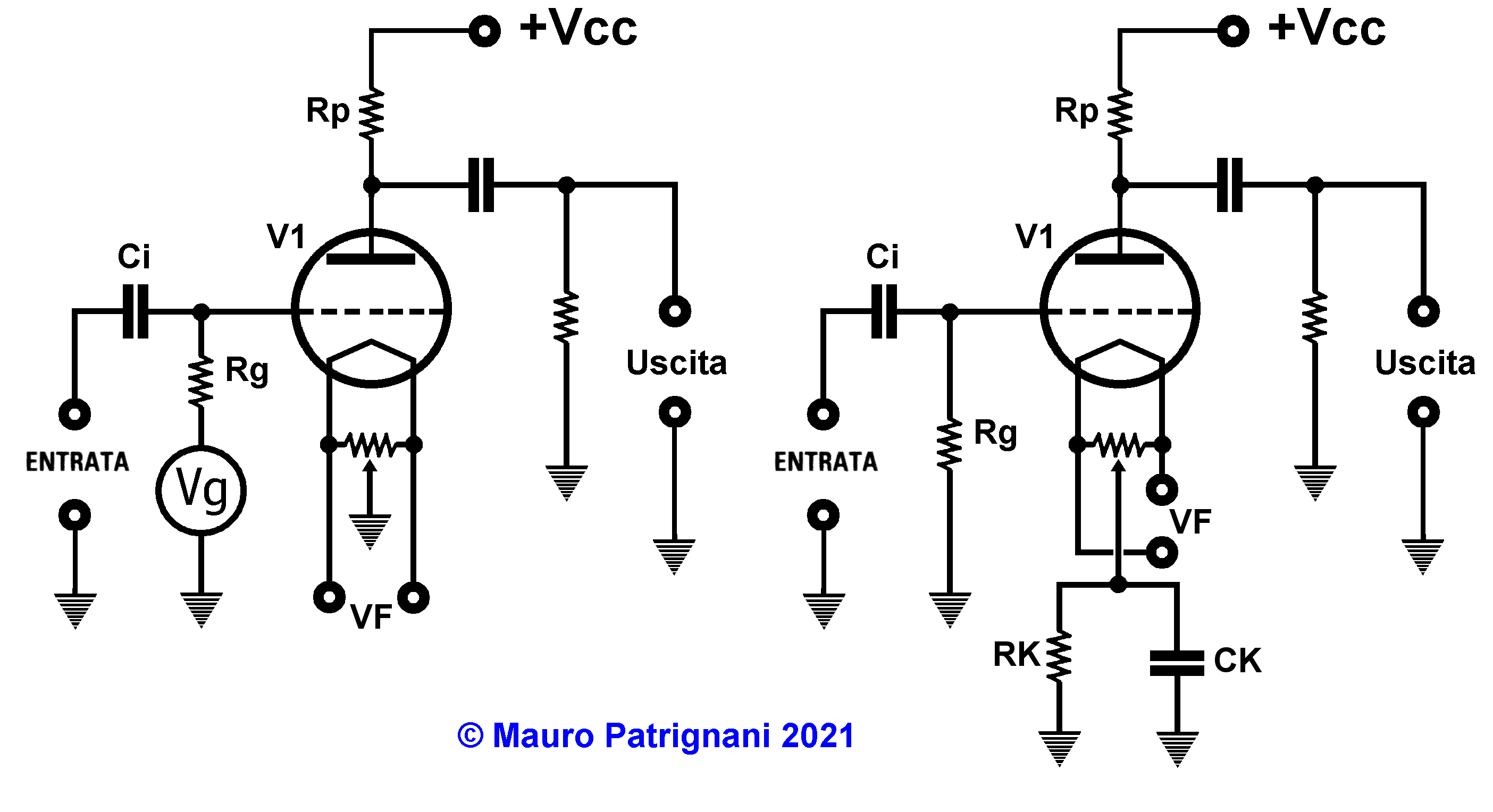

Nelle due immagini sopra, a sinistra uno schema di principio per la polarizzazione della griglia di controllo con un generatore separato, a destra con un sistema di polarizzazione automatica.

Nel circuito a sinistra:

• Possiamo utilizzare un secondario unico per il riscaldamento che alimenta i filamenti di tutte le valvole.

• Non abbiamo nessuna perdita di energia per la polarizzazione e una tensione anodica a parità di alimentazione un po' più alta..

Nel circuito a destra:

• Occorre un secondario del trasformatore per ogni valvola che vogliamo polarizzare.

• La dissipazione di energia sul resistore RK è alta così come alto è il calore prodotto, di conseguenza la tensione anodica verrà decurtata della tensione che cade ai capi di RK. Siamo costretti ad utilizzare un condensatore CK di grande capacità per evitare la reazione negativa introdotta dalla resistenza RK. Questo non evita la caduta di tensione sui due rami del trimmer. Il trimmer in genere è rimpiazzato con delle resistenze di basso valore (rispetto ad RK) che a loro volta concorrono nel produrre calore.

Il trimmer in parallelo al filamento in ambedue i casi serve per tarare il riferimento a massa per eliminare il ronzio.
Questo si rende necessario anche perché non è possibile ridurre il ripple alimentando i filamenti di questo tipo di valvola in corrente continua perché fungendo anche da catodo il potenziale rispetto agli altri elettrodi sarebbe diverso per una estremità rispetto all'altra del filamento.
Alla luce di quanto detto prima per non complicare troppo il circuito e ridurre il calore prodotto si consiglia la soluzione a sinistra.
